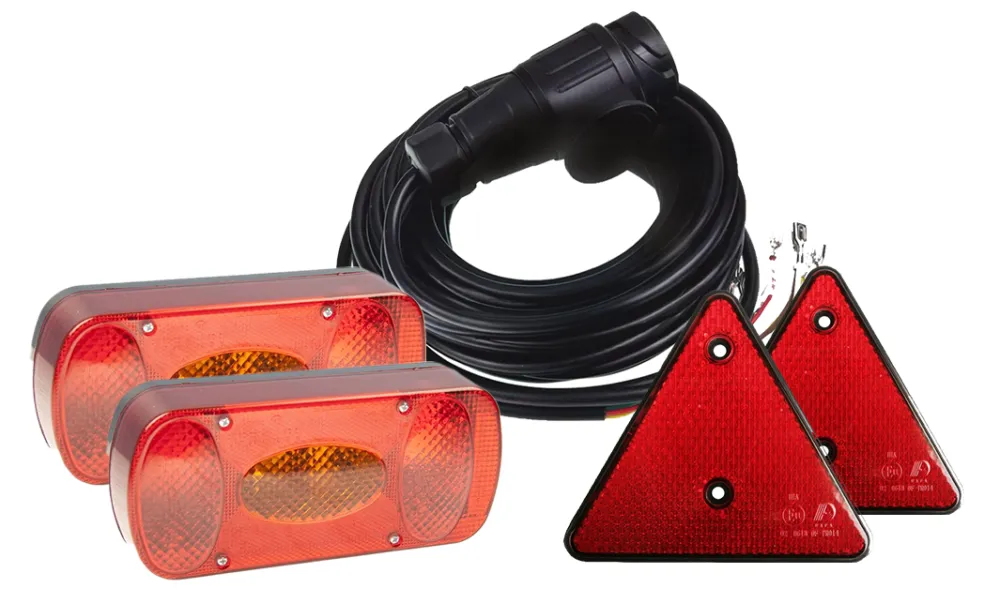

SET světel MD-36 + elektro kabeláž k vleku 7pin/5m s plochým konektory + odrazka trojúhelníková

Světla na přívěsný vozík obsahující svazek elektroinstalace se světly MD-36 bez bajonetů , připojené na ploché konektory

délka kabelu 5 m, zástrčka 13-PIN 12 V,

1x sdružené světlo MD-36 BAJ levé s mlhovkou – světlo směrové, brzdové, obrysové, mlhové, osvětlení SPZ (MD036L)

1x sdružené světlo MD-36 BAJ pravé s couvacím světlem – světlo směrové, brzdové, obrysové, mlhové, osvětlení SPZ (MD036P)

2x odrazka trojúhelníková

Rozměry světel:

délka 214 mm

výška 98 mm

hloubka 54 mm

• Výrobce: Fristom
• Určení strany: pravá + levá
• Směrová svítilna: ano
• Brzdová svítilna: ano
• Zadní obrysová svítilna: ano
• Osvětlení registrační značky: ano
• Mlhová svítilna: ano
• Integrovaná trojúhelníková odrazka: ne
• Provedení lampy: žárovkové
• Žárovky součástí balení: ano (12V)
• Provozní napětí: 12V
• Typ vstupu (připojení): kabel, běžný plochý konektor
• Homologace: E9-1980
• Osazení žárovkami: ano

Možno použít na vleky o délce korby maximalně 3,0 m a s ojí o maximálně délce 1,3 m

Návod k montáži:

1. Rozveďte elektrokabeláž:

   • Vedení elektrokabeláže pod vlekem do míst určených výrobcem.

2. Zapojení ke světlům:

   • Zapojte elektrokabeláž ke světlům pomocí plochých konektorů (v případě potřeby upravte).

3. Připojení předních pozičních světel:

   • Pokud vám to umožňuje vlek, připojte přední poziční světla buď do připraveného extra kabelu, nebo připojte externí drát k pozičním světlům.

4. Pripojení mlhového světla:

   • Mlhové světlo připojte kabelem ke svazku a v případě potřeby ukostřete samostatným kabelem.
5. Vodiče: černý-L světlo, červený-brzda, hnědý-P světlo, zelený-P směrovka, bílý-kostra, modrý-mlhové světlo, žlutý-L směrovka
